Maschinentyp: Warmluftofen

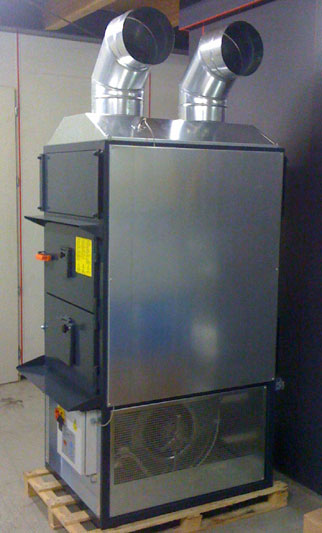

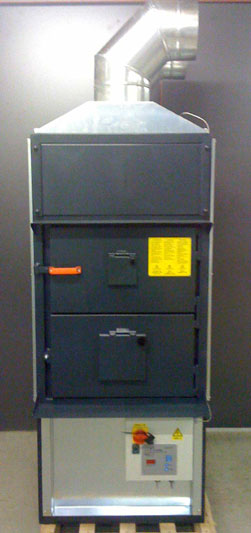

Fabbri F85 C.V. Warmluftofen

Artikel-Nr. 1256177
Zustand der Maschine:
neuAusstellungsmaschine


Maschineninfo
 Horizontalofen aus rostfreiem, thermischem Chromstahl, mit Verstärkungsrippen - Zwei- oder Dreirauchzugaustauscher.
Innenverkleidung aus Glanzblech für Zwischenraum und Isolierung. Aussenverkleidung aus lackiertem oder verzinktem Blech. Rahmen aus lackierten Profilen. Beschickungstüren mit feuerfestem Material und ausziehbaren Rosten. Platten mit feuerfestem Material für Röhrenreinigung.

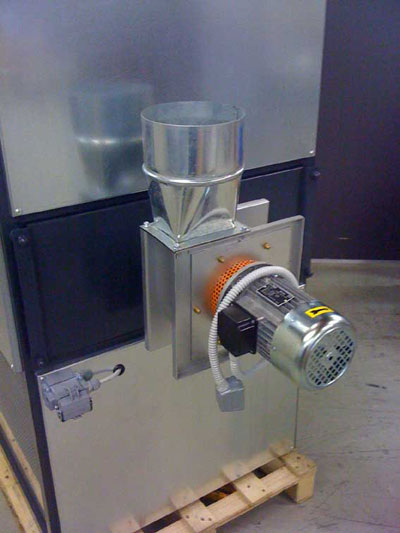

Zentrifugalventilatoren mit doppelter Absaugung für Warmluftbeförderung, bei niedriger Drehzahl funktionierend und auf elastischen Spezialaufhängungen angeordnet, angetrieben mittels einem oder mehreren Elektromotoren. Rauchgebläse (Option, Mod. F28 F55sv - F85 sv).
Elektrische Schalt- und Steuertafel - Einstellthermostat.


Beschreibung zu Bild 5

  • A     Breite mm:     800
  • B     Höhe mm:     1.760
  • C     Länge mm:     1.280
  • D     Durchmesser Rauchabzug mm:     180
  • L     Warmluftförderrohre mm:     2 x 250 Ø
  • M     Plenum mm:     220

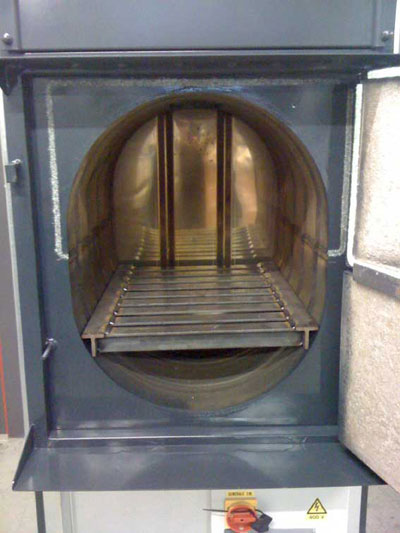

  • E     Feuerraumlänge mm:     750
  • F     Ofenbreite mm:     560
  • G     Ofenhöhe mm:     700
Beschreibung zu Bild 6


  •         1       Luftabsauggitter
  •         2      Abfallablagerost
  •         3      Thermometer F. Lufttemperaturanzeige
  •         4      Warmluftzufuhrstutzen
  •         5      Autom. Lufteinschaltthermostat
  •         6      Inspektionstür  Röhrenreinigung
  •         7      Beschickungstüre
  •         8      Kontrolltür für Ascheabsaugung
  •         9      Schaltschrank

Technische Daten:

Fabrikat
Fabbri

Typ
F85 C.V.

Tragkraft

Nennleistung
99,5kW

Arbeitsleistung
80kW

Feuerraum LxBxH
750x560x700

Luftförderleistung
6300m³/h
