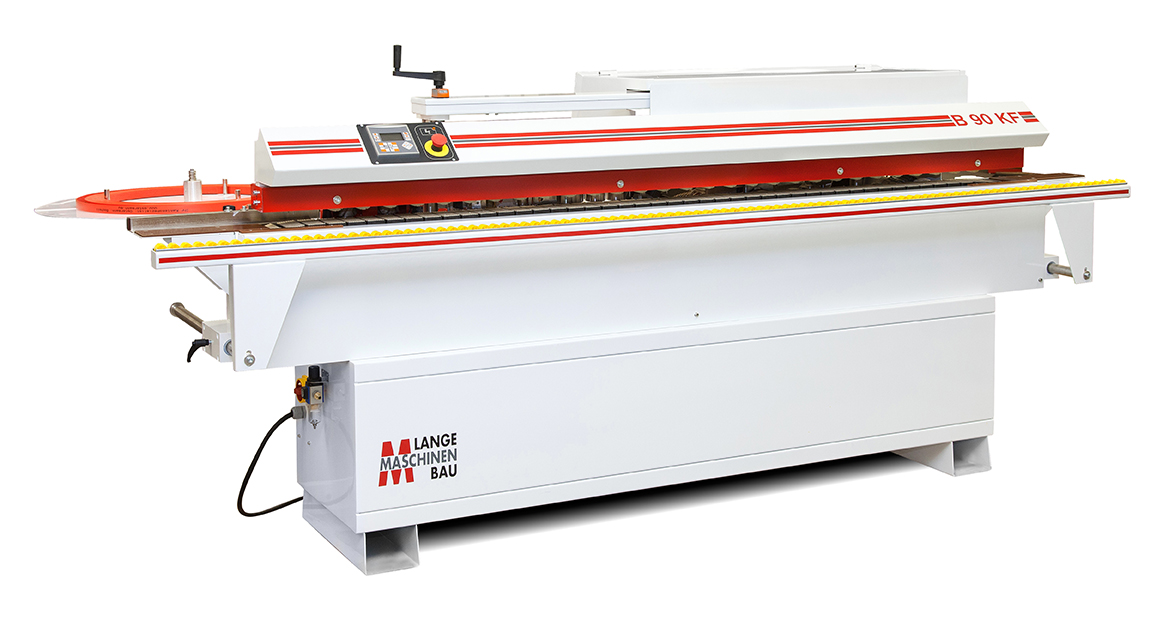

a Lange B90KF
Artikel-Nr. 1256882
Maschineninfo
Einseitige automatische Kantenanleimmaschine mit Fügeaggregat, Schmelzkleberangabe an gerade Werkstücke, HF-Kappsägestation, HF-Fräsaggregat, Kettenvorschub, Doppelrollenoberdruck und ausziehbare Werkstückauflageschiene. Für ABS, PVC, Melamin und Starkholzfunier-Rollenmaterial, sowie Fixlängen, von 0,4 – 3,0/5,0 mm und von 8 – 40 mm Werkstückhöhe.
Technische Daten
| Werkstückbreite | min. ca. 75 mm |
| Werkstückdicke | 8 – 40 mm |
| Werkstücklänge | min. ca. 120 mm |
| Kantendicke | 0,4 – 3,0/5,0 mm |
| Spanabnahme Fügeaggregat | 0 – 2,0 mm stufenlos |
| Kantenhöhe max. | = Werkstückhöhe + 4 mm (2+2) |
| Elektroanschluss | 400V, 50 Hz , 3Ph + N |
| Gesamtanschluss | 7,2 kW |
| Vorschubgeschwindigkeit | 8,0 m/min. |
| Pneumatikanschluss | 6 bar |
| Gewicht Netto | 680 kg |
Grundausrüstung
| Grundausrüstung | |

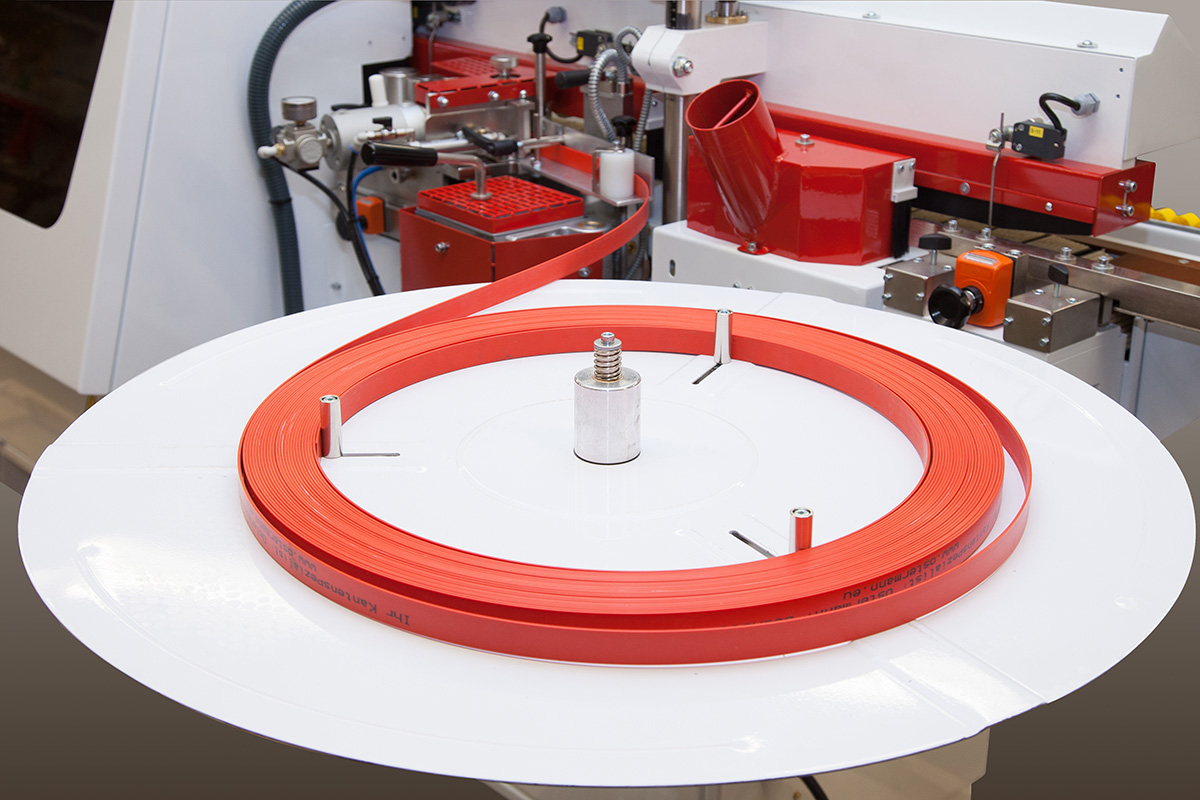

| Automatische Kantenzuführung für Rollenmaterial über drehbaren Rollenteller D=800mm. | |

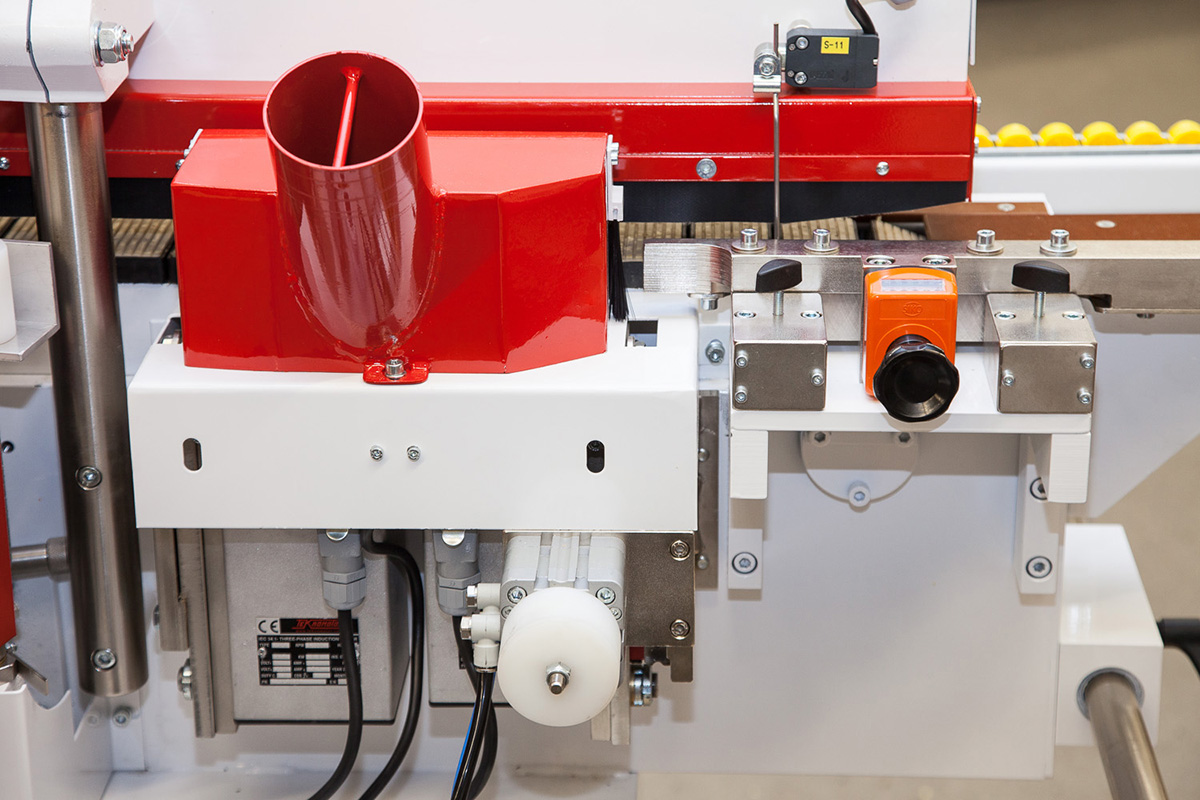

| Fügeaggregat – zwei gegenläufig, einsatzgesteuert arbeitende Fügeaggregate mit diamantbestückten Spiralfügefräsern sorgen für ein sauberes und ausrißfreies Fügen der Werkstücke vor dem Anleimen der Kante. | |
| Direktleimangabe an das Werkstück: Teflonbeschichtetes Leimbecken mit 2 kg Fassungsvermögen, auslaufsicher mit Leimvorrat von unten (Überschüssiger Leim wird automatisch dem Leimbecken wieder zugeführt), fein dosierbarer Leimauftrag mittels Leimrolle, elektronische Temperaturkontrolle mit automatischer Stand-by-Funktion (Verhindert das der Leim verbrennt, wenn die Maschine längere Zeit nicht benutzt wird aber dennoch eingeschaltet ist). | |
| Vorkappschere für Rollenmaterial bis 3 mm Kantendicke. | |
| Andruckzone bestehend aus einer angetriebenen Andruckrolle im Synchronlauf mit der Leimwalze und zwei kleineren, entgegengesetzt konisch gearbeiteten Anpressrollen mit Federspannung, sorgen für eine gute Fugenbildung des Kantenmaterials mit dem Werkstück, Verstellung der Druckzone mit Digitalzähler. | |
| Hochfrequenz-Kappsäge ausgestattet mit HF-Motor 0,27 kW, 12.000 U/min., 2 Sägeblätter und hochpräzisen Linearführungen sorgen für einen sauberen und präzisen Sägeschnitt. | |

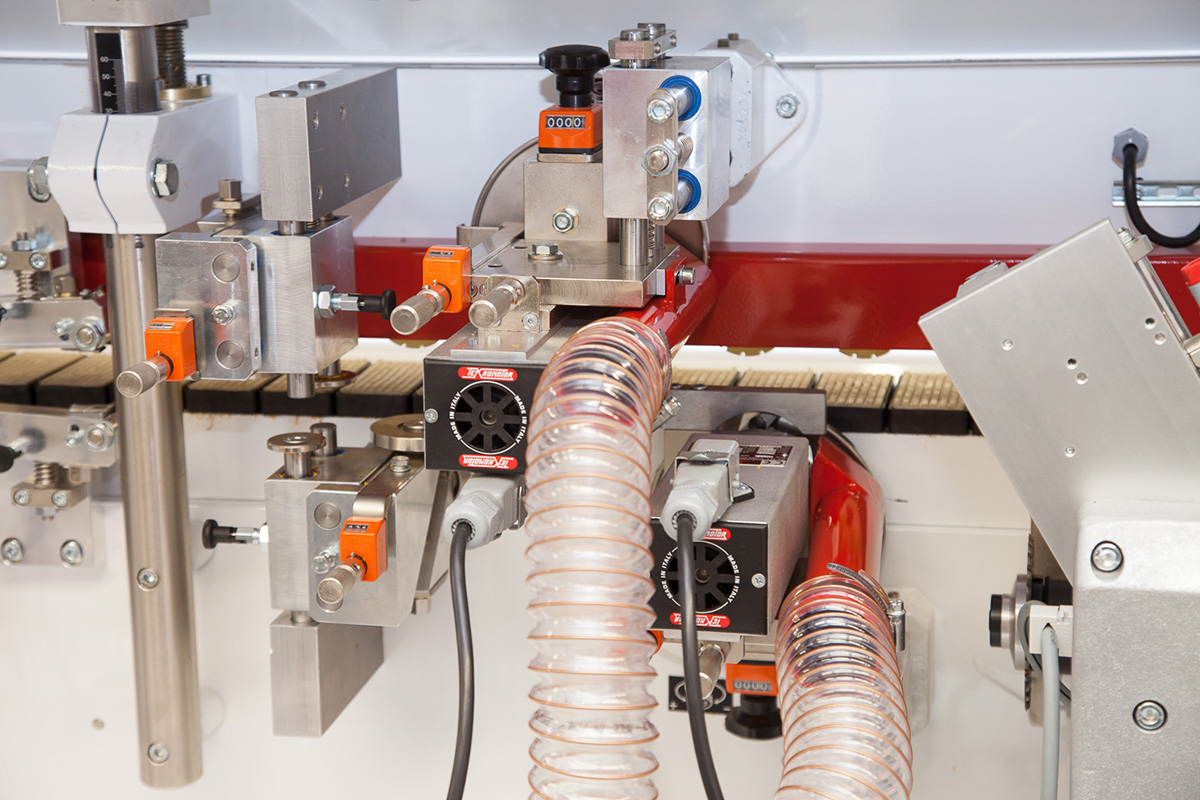

| Hochfrequenz Kombi-Frässtation, 2 leistungsstarke 0,55 kW Hochfrequenz-Motoren mit HM-WPL Spezialfräsern, geeignet für Radius-, Bündig- und Fasenfräsen, horizontale und vertikale Abtastung des Werkstückes, Aggregatverstellung ausgestattet mit Digitalzählern zur Einstellung auf unterschiedliche Kantenarten, 2 Späneabsaughauben mit zentralem Absaugstutzen Ø 120mm, Höhenverstellung des oberen Aggregates mit dem Oberdruck. | |
| PLC-Display mit LCD-Anzeige und Tastenfeld steuert die Leimtemparatur-Einstellungen, die automatische Temperaturreduktion bei Nichtbenutzung der Maschine, An + Ausschalten von Aggregaten und Fehlerdiagnostik. | |

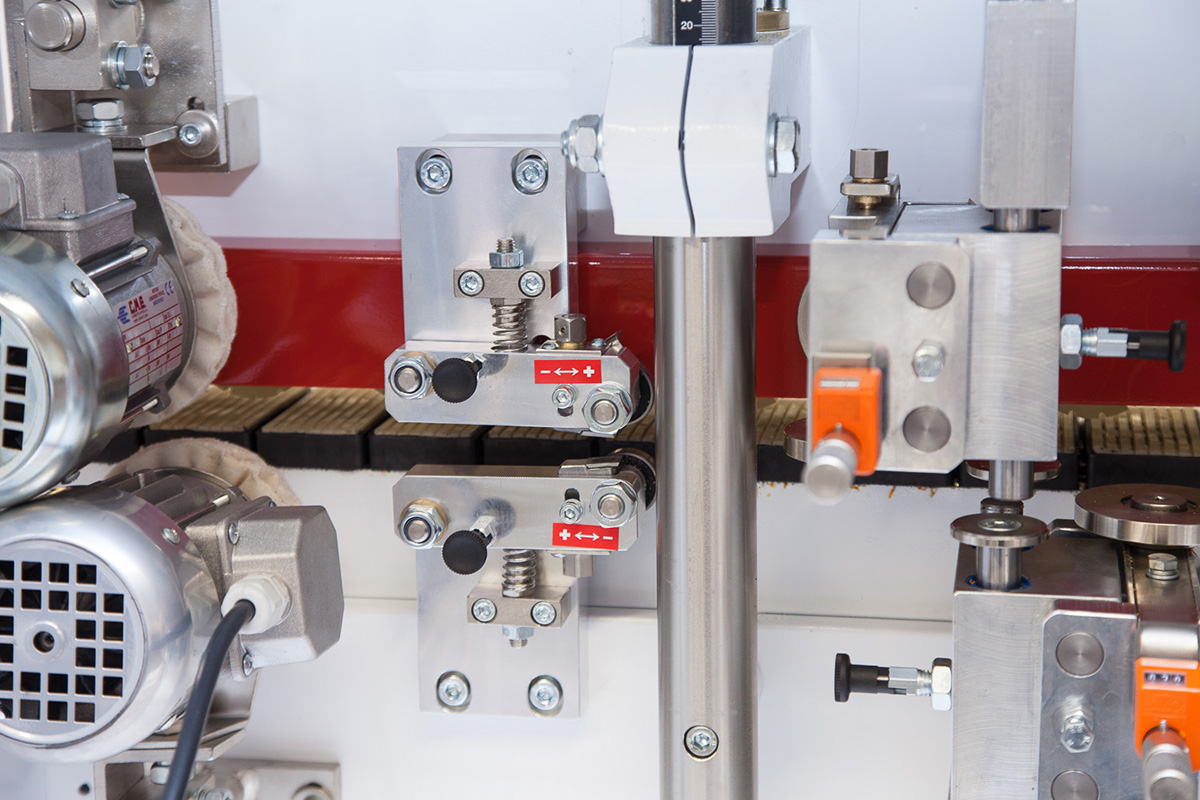

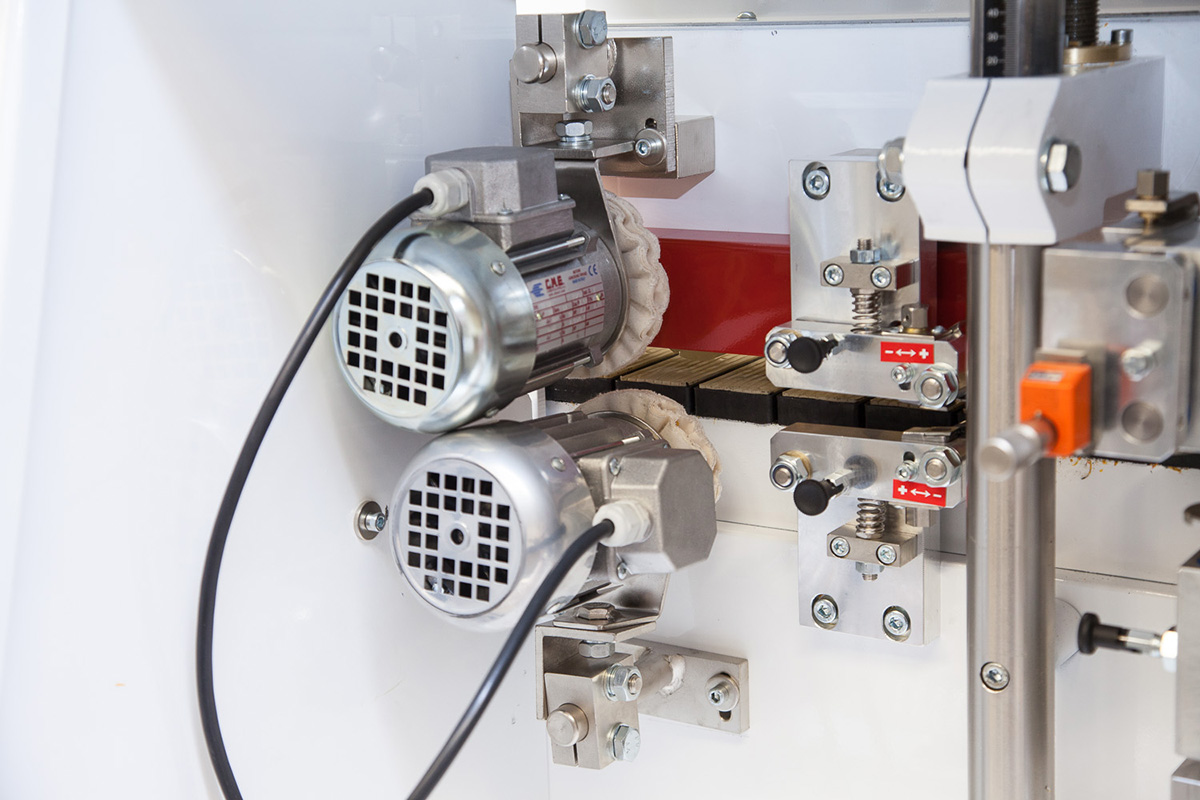

| Optionale Finishaggregate |
