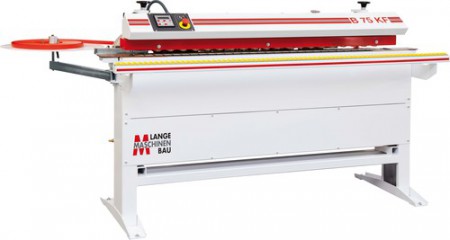

a Lange B75KF
Artikel-Nr. 1256885
Maschineninfo

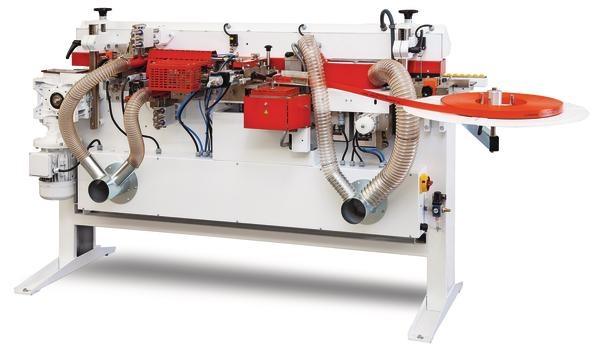

Einseitige automatische Kantenanleimmaschine mit Fügeaggregat, Schmelzkleberangabe an gerade Werkstücke, Bündigkappaggregat, HF-Fräsaggregat, Kettenvorschub, Doppelrollenoberdruck und Werkstückauflageschiene. Für ABS und PVC Rollenmaterial, sowie Fixlängen von 0,4 – 2,0mm und von 8 – 40mm Werkstückhöhe.
Technische Daten
| Werkstückbreite | min. ca. 75 mm |
| Werkstückdicke | 8 – 40 mm |
| Werkstücklänge | min. ca. 120 mm |
| Kantendicke | 0,4 – 2,0 mm |
| Spanabnahme Fügeaggregat | 0 – 2,0 mm stufenlos |
| Kantenhöhe max. | = Werkstückhöhe + 4mm (2+2) |
| Elektroanschluss | 400V, 50 Hz , 3Ph + N |
| Gesamtanschluss | 4,55 kW |
| Vorschubgeschwindigkeit | 5,5 m / min. |
| Pneumatikanschluss | 6 Bar |
| Gewicht Netto | 430 Kg |
Grundausrüstung
| Grundausrüstung | Bündigkappaggregat für Werkstückvorder- und Hinterkante, automatische Abtastung am Werkstück, pneumatisches Kappen mit Messer für schneidfähige Kanten |
| Automatische Kantenzuführung für Rollenmaterial über drehbaren Rollenteller D=600mm | |
| Fügeaggregat – zwei gegenläufig, einsatzgesteuert arbeitende Fügeaggregate mit Spiralfügefräsern sorgen für ein sauberes und ausrißfreies Fügen der Werkstücke vor dem Anleimen der Kante | |
| Direktleimangabe an das Werkstück: Teflonbeschichtetes Leimbecken mit 2 kg Fassungsvermögen, auslaufsicher mit Leimvorrat von unten (Überschüssiger Leim wird automatisch dem Leimbecken wieder zugeführt), fein dosierbarer Leimauftrag mittels Leimrolle, Elektronische Temperaturkontrolle mit automatischer Stand-by-Funktion (Verhindert das der Leim verbrennt, wenn die Maschine längere Zeit nicht benutzt wird aber dennoch eingeschaltet ist) , manuelle Leimbeckenauskopplung möglich | |
| Verstärkte Vorkappschere für Rollenmaterial bis 2mm Kantendicke | |
| Andruckzone bestehend aus einer angetriebenen Andruckrolle im Synchronlauf mit der Leimwalze und einer einstellbaren Anpressrolle mit Federspannung für eine gute Fugenbildung des Kantenmaterials mit dem Werkstück | |
| PLC-Display mit LCD-Anzeige und Tastenfeld steuert die Leimtemparatur-Einstellungen, die automatische Temperaturreduktion bei Nichtbenutzung der Maschine, An + Ausschalten von Aggregaten und Fehlerdiagnostik | |
| Hochfrequenz Kombi-Frässtation, 2 leistungsstarke 0,27 kW Hochfrequenz-Motoren mit HM-WPL-Spezialfräsern, geeignet für Radius-, und Fasenfräsen, horizontale und vertikale Abtastung des Werkstückes, Aggregatverstellung ausgestattet mit Digitalzählern zur Einstellung auf unterschiedliche Kantenarten, 2 Späneabsaughauben mit zentralem Absaugstutzen Ø 100mm, Höhenverstellung des oberen Aggregates mit dem Oberdruck |
