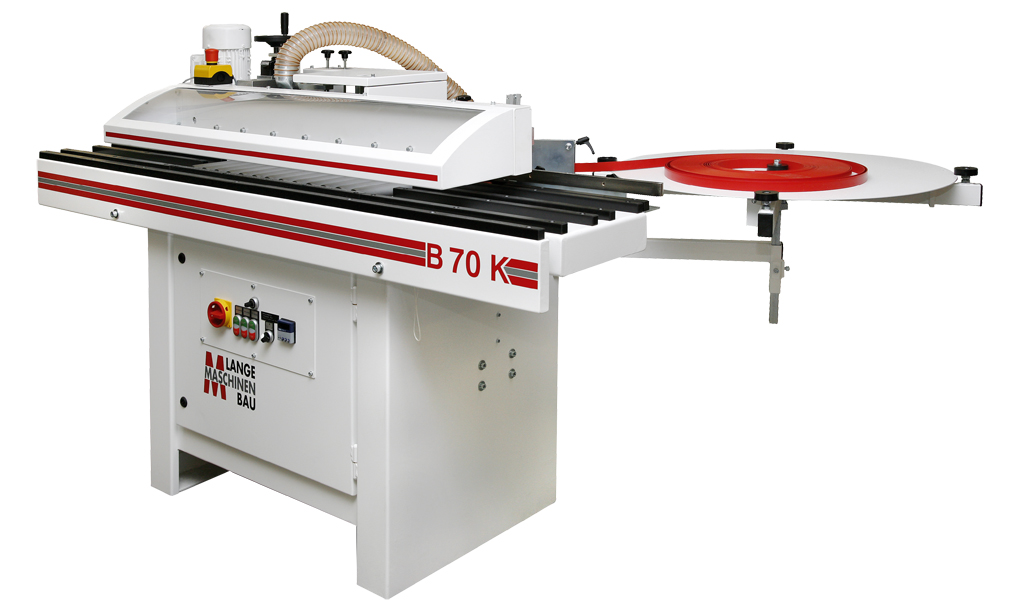

Einseitige automatische Kantenanleimmaschine mit Direktleimangabe an gerade Werkstücke (Standmaschine). Es können Kanten als Rollenware, sowie in Fixlängen aus allen marktüblichen Materialien wie PVC, ABS, Melamin und Echtholzfuniere verarbeitet werden.
Werkstückbreite |
min. ca. 80 mm |
Werkstückdicke |
10 – 50 mm |
Werkstücklänge |
min. ca. 220 mm |
Kantendicke |
0,4 – 2,0 mm |
Rollentrennen max. |
1,0 x 55 mm, 2 x 45 mm |
Heizleistung Leimbecken |
2,7 kW |
Elektroanschluss |
400V, 50 Hz , 3Ph + N |
Gesamtanschluss |
3,8 kW |
Aufheizzeit |
ca. 10 Minuten |
Pneumatikanschluss |
6 Bar |
Arbeitshöhe |
ca. 880 mm |
Abmessungen |
ca. 1800 x 700 x 1300 mm ohne Folienteller Ø 800 |
Gewicht Netto |
ca. 260 Kg |
Grundausrüstung |
Maschinentisch mit 13 Laufrollen zur besseren Werkstückführung |
Kanteneinzug, im Synchronlauf mit dem Bandvorschub |
Kantenstärke einstellbar über Digitalzählwerk |
pneumatische Rollentrennung mit Messer (für schneidfähige Kanten) |
drei Andruckrollen |
Bandvorschub 0,25 kW; ca. 1250 mm lang; ca. 6,0m/min; 50mm breiter Zahnriemen mit dicker, werkstückschonender Gummiauflage. Digitalzählwerk für die Höhenverstellung |
Direktleimangabe an das Werkstück: Leimbecken auslaufsicher mit Leimvorrat von unten und schnelle Aufheizzeit nach Maschinenstillstand |
Bündigkappaggregat für Werkstückvorder- und Hinterkante, automatische Abtastung am Werkstück, pneumatisches Kappen mit Messer für schneidfähige Kanten |
Bündigfräsaggregat mit vertikaler Abtastung und horizontaler Führung, reproduzierbare Einstellung mittels Digitalzählwerken, 2 leistungsstarke 0,4 kW Hochfrequenz-Motoren, stufenlos regelbar von 4000 bis 18000 U/min., Fräser Ø 70mm, Z4, Radius 2mm/15°; zentraler Absaugstutzen Ø 100 mm , 2 Späneabsaughauben mit Schlauch Ø 60 mm, |
automatische Höheneinstellung des oberen Fräsers mit dem Bandvorschub |
Werkstückauflage durchgehend ca. 1800 mm lang, Werkstückauflageschiene, ca. 300 mm ausziehbar |
drehbarer Folienteller Ø 800mm |
