ELCON Advance 215 DSXA
NEUZUGANG
Maschineninfo

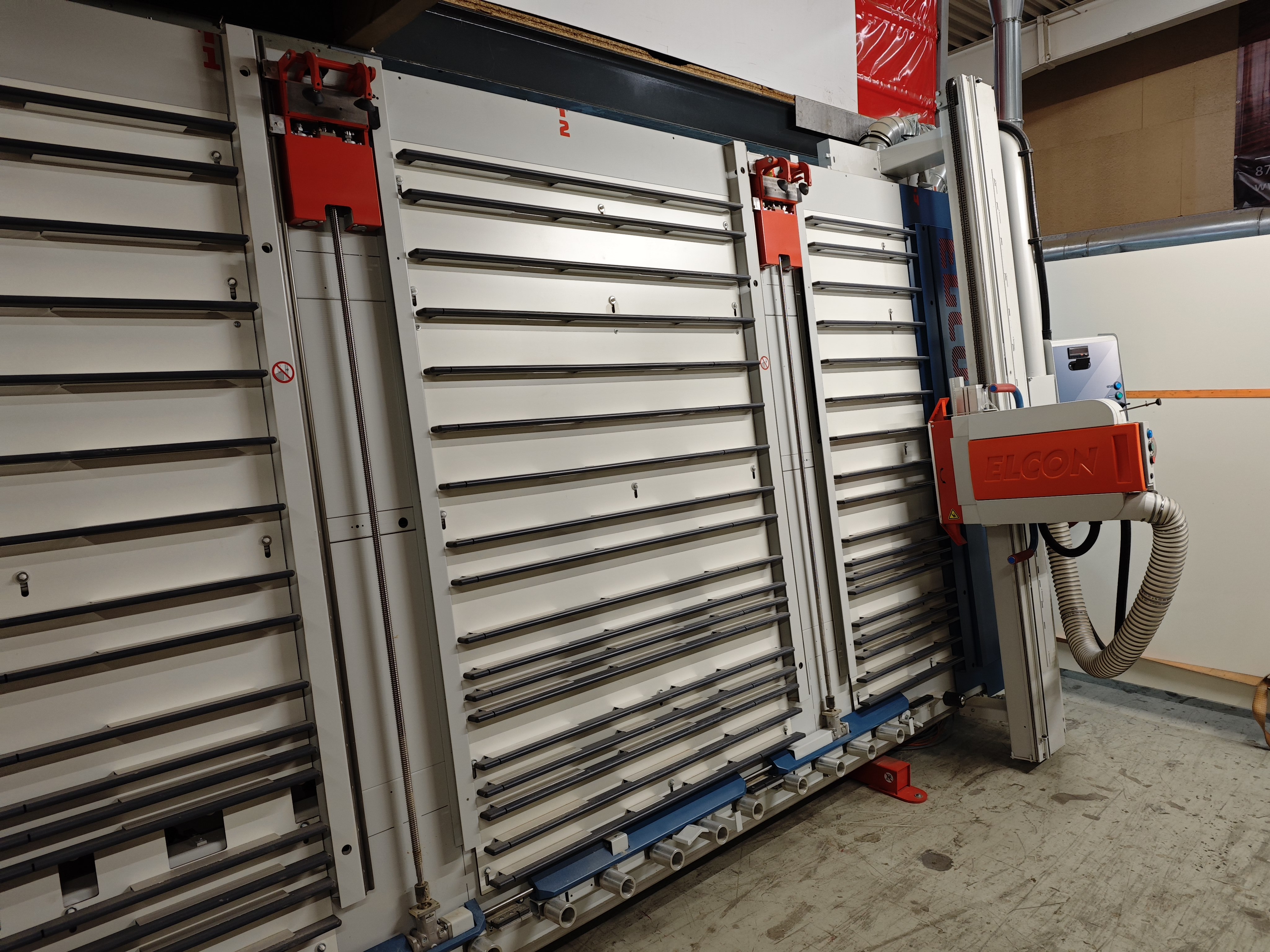

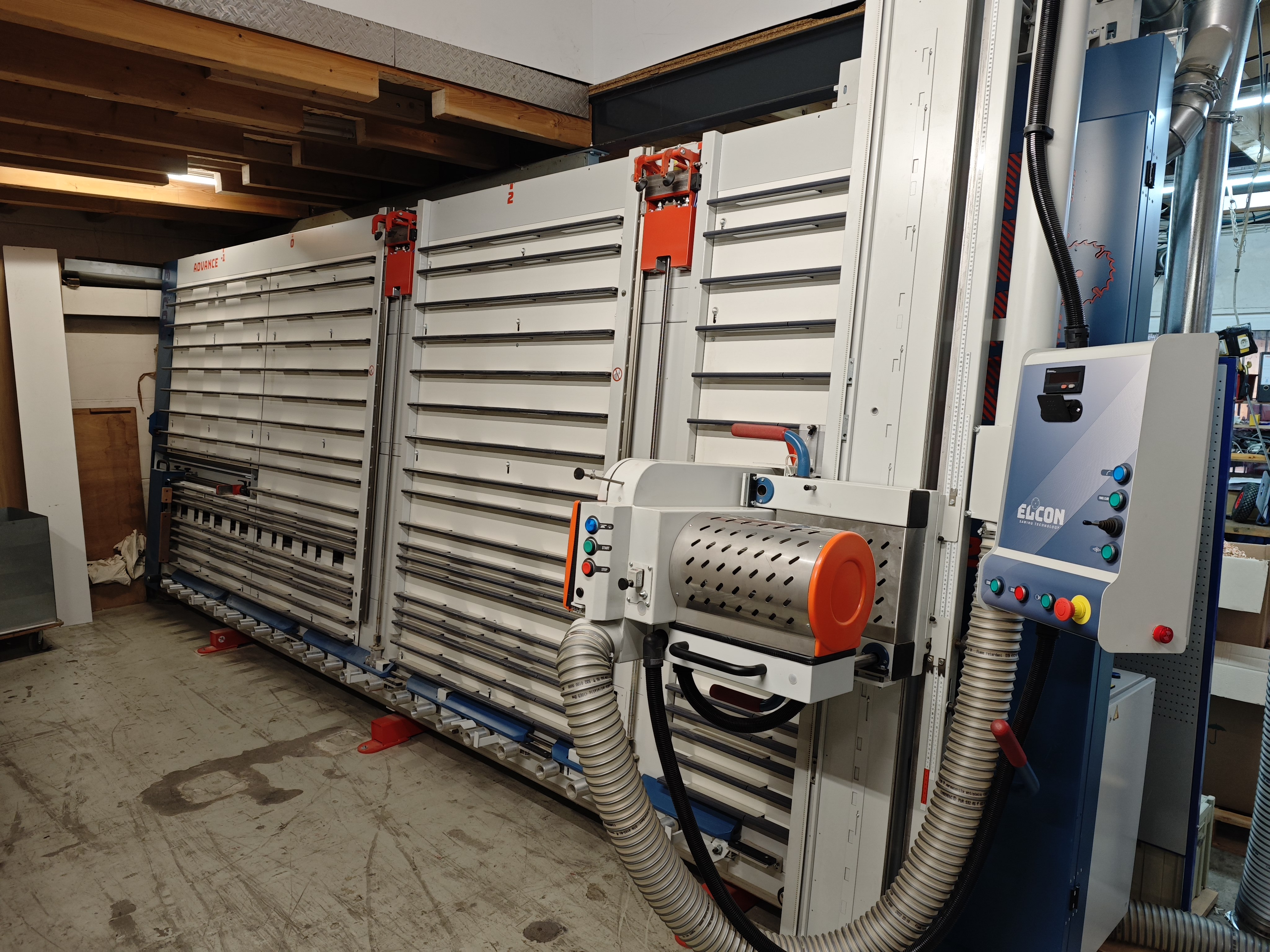

ELCON stehende PlattensägeModell 215 DSXA

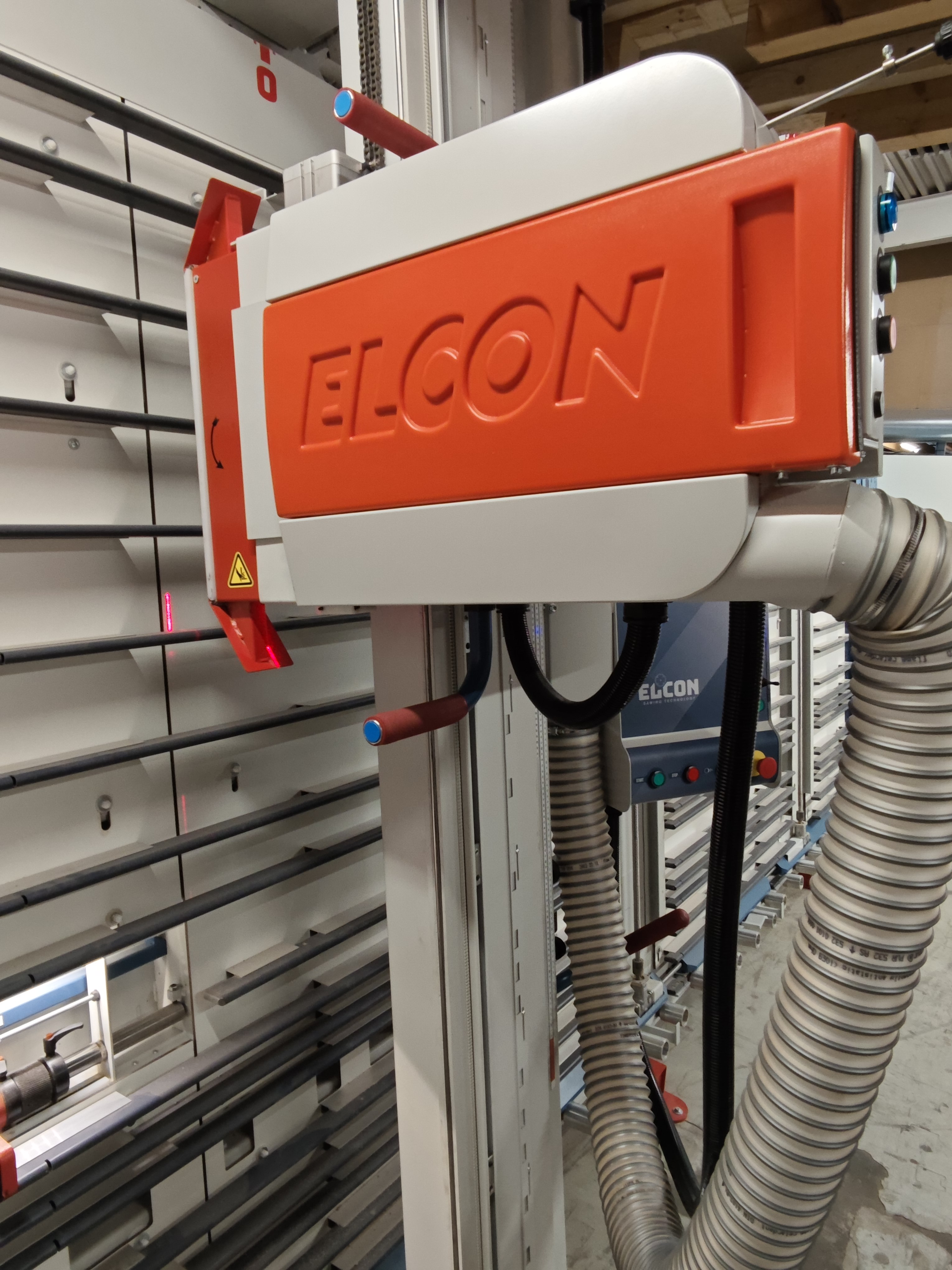

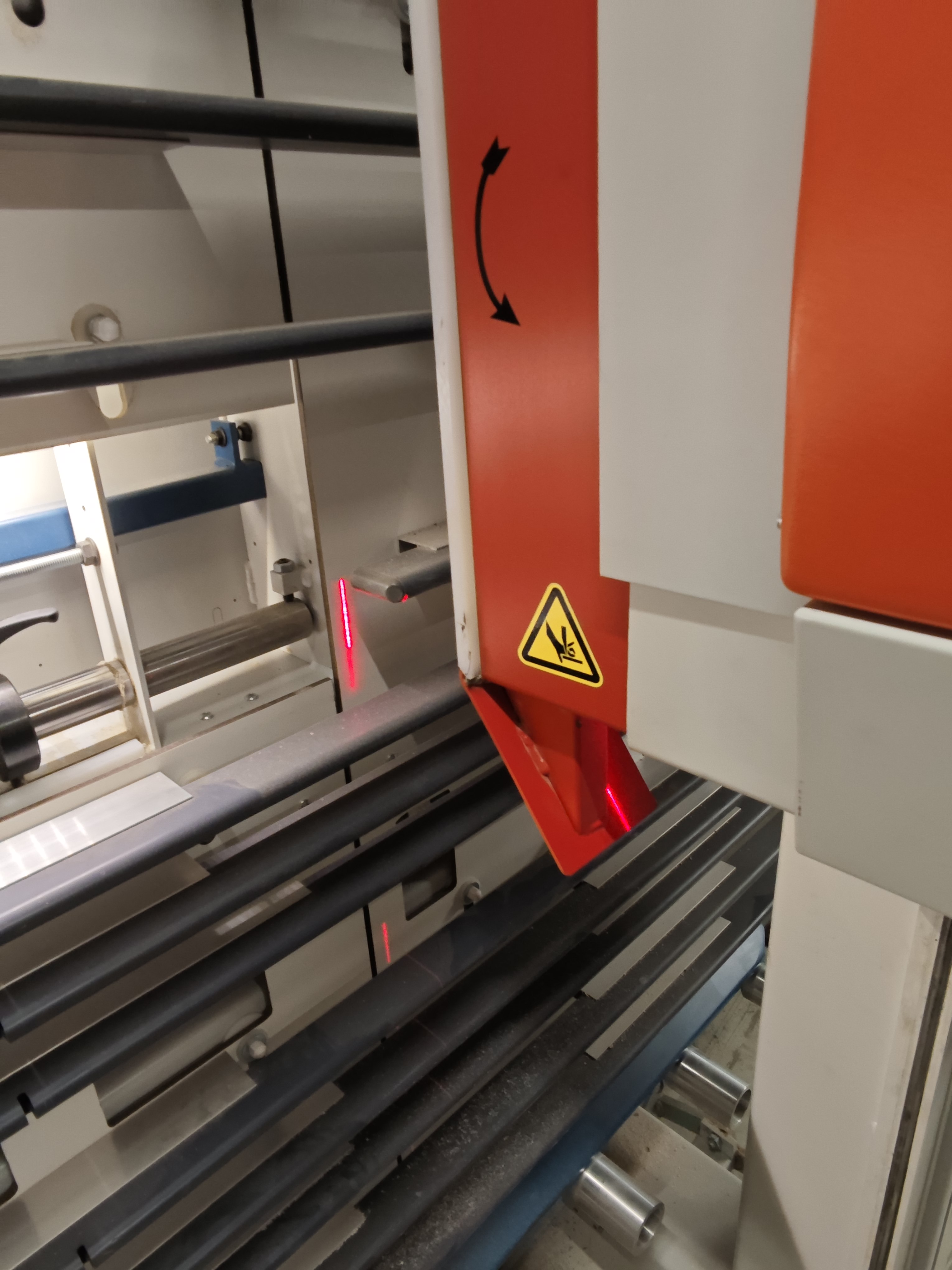

mit Vorritzer + Platten-Klemmung + Laser
- Neumaschine aus der Ausstellung -
Beschreibung:
Plattensäge ELCON 215 Advance
automatische Zangen zum Besäumen der Unterseite,
geschweißtes Gestell mit extrem hoher Steifigkeit,
pneumatisch ausweichender Verschieberost,
stabile Rastung des Sägewagens oben und unten,
Spaltkeil kann für Ausschnitte zurück gezogen werden

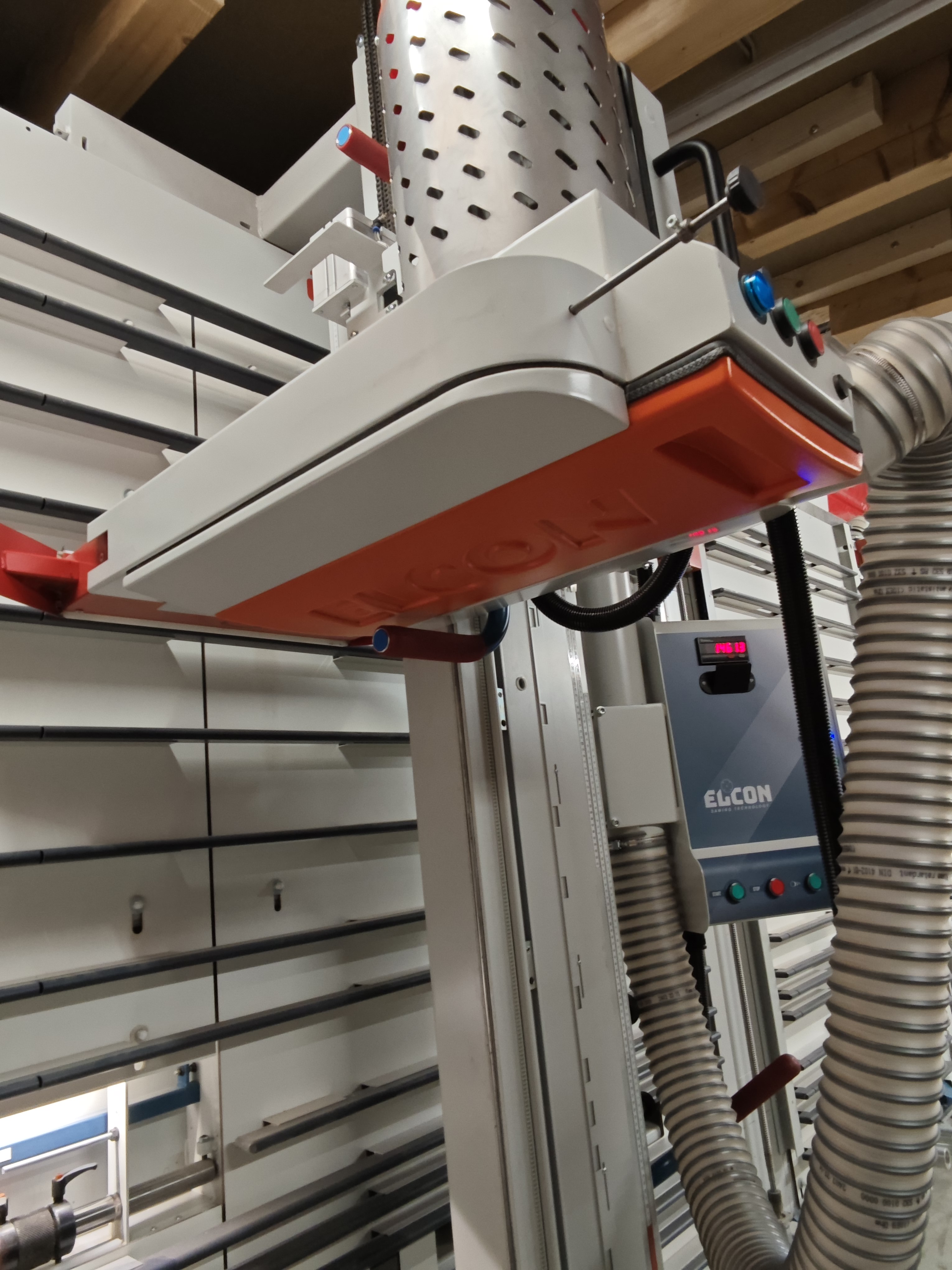

Bedienpult in Augenhöhe
Digitalanzeige am Längsanschlag
Digitalanzeige für Horizontalschnitt
Technische Daten:
Schnitthöhen:
vertikal: 0 - 2150mm
horizontal: 80 - 2050mm
Schnittlänge: 5300mm
Schnitttiefe: 80mm (mit Klemmen: 55mm)
Sägeblatt: Ø 303 x 30mm, Z=60 Hohl-Dachzahn
Umdrehung Sägeblatt: 5.000 U/min.
Motor: 5,5 kW
automatischen Stern-Dreieck-Anlauf
Benötigter Luftdruck: 6 bar
Maßauslesung für horizontale Sägeschnitte:
- über Skala von 0 - 2.070mm
- über Streifenschneidanschlag von 75 - 500mm
Maßauslesung für vertikale Sägeschnitte:
- über Skala von 0 - 1.300mm
Absaugstutzen: 1 x 100mm 1 x 120mm
Ausstattungsmerkmale:

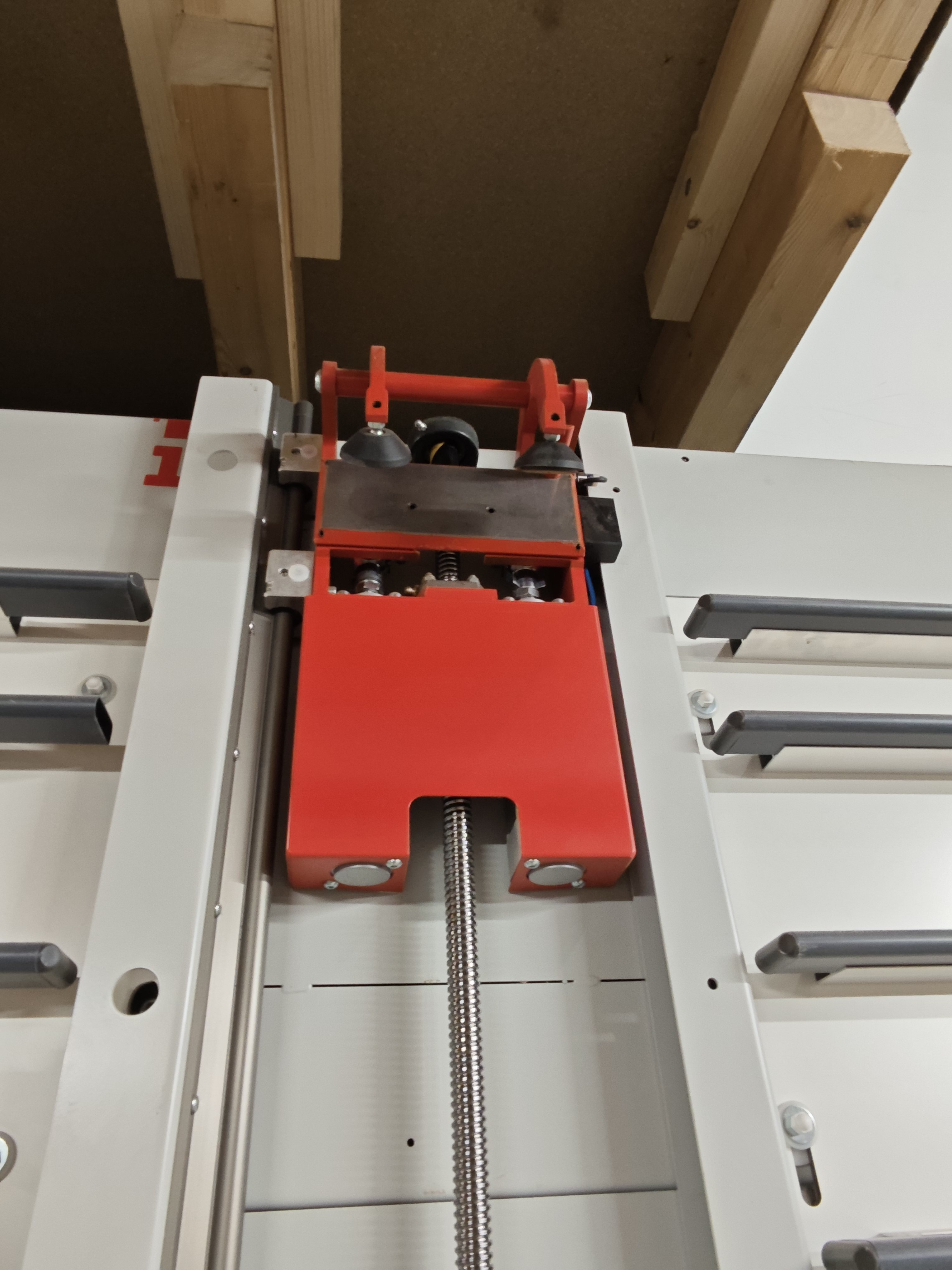

- ADVANCE Klemmsystem mit 2 pneumatischen Klemmzangen,
die über vertikalen Achsen motorisch auf einer Kugelumlaufspindel von oben nach unten verfahren.
Die Zangen tragen Platten mit einem Gewicht von max.150 kg
-Verwindungsfreies, freistehendes Maschinengestell
-Rundstangenführung, vertikal und horizontal
- pneumatisch ausweichendes Lattenrost
- Feineinstellbarer Klappanschlag mit Anschlagverlängerung
- Feineinstellung für horizontale Sägeschnitte über Handrad
- Streifenschneidanschlag
- Manuelle Programmierschiene mit 5 Nutsteine
- Pneumatisches Eintauchen des Sägeaggregates
- 25 Materialauflagerollen
- 1 Auf- und 1 Abführrolle
- pneumatische Werkstückklemmvorrichtung zwischen den ARollen
- 3 Mittelauflageelemente, pneumatisch ausklappend
- Pneumatische Sägekopfblockierung
- Bedienpult mit Vorlagenhalter

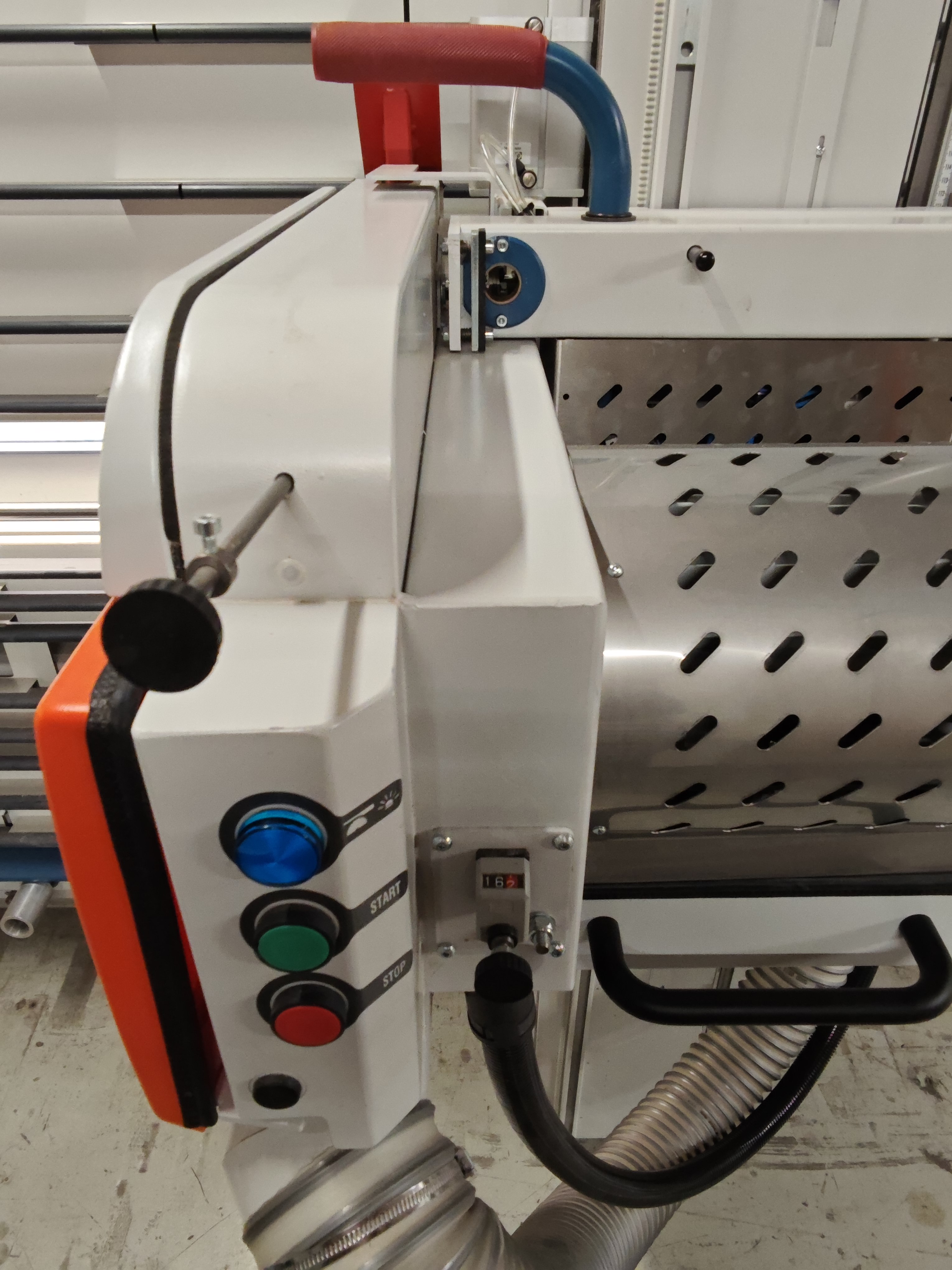

- Schaltereinheit am Sägeaggregat: Starttaster, Stopptaster
- Werkzeugschrank

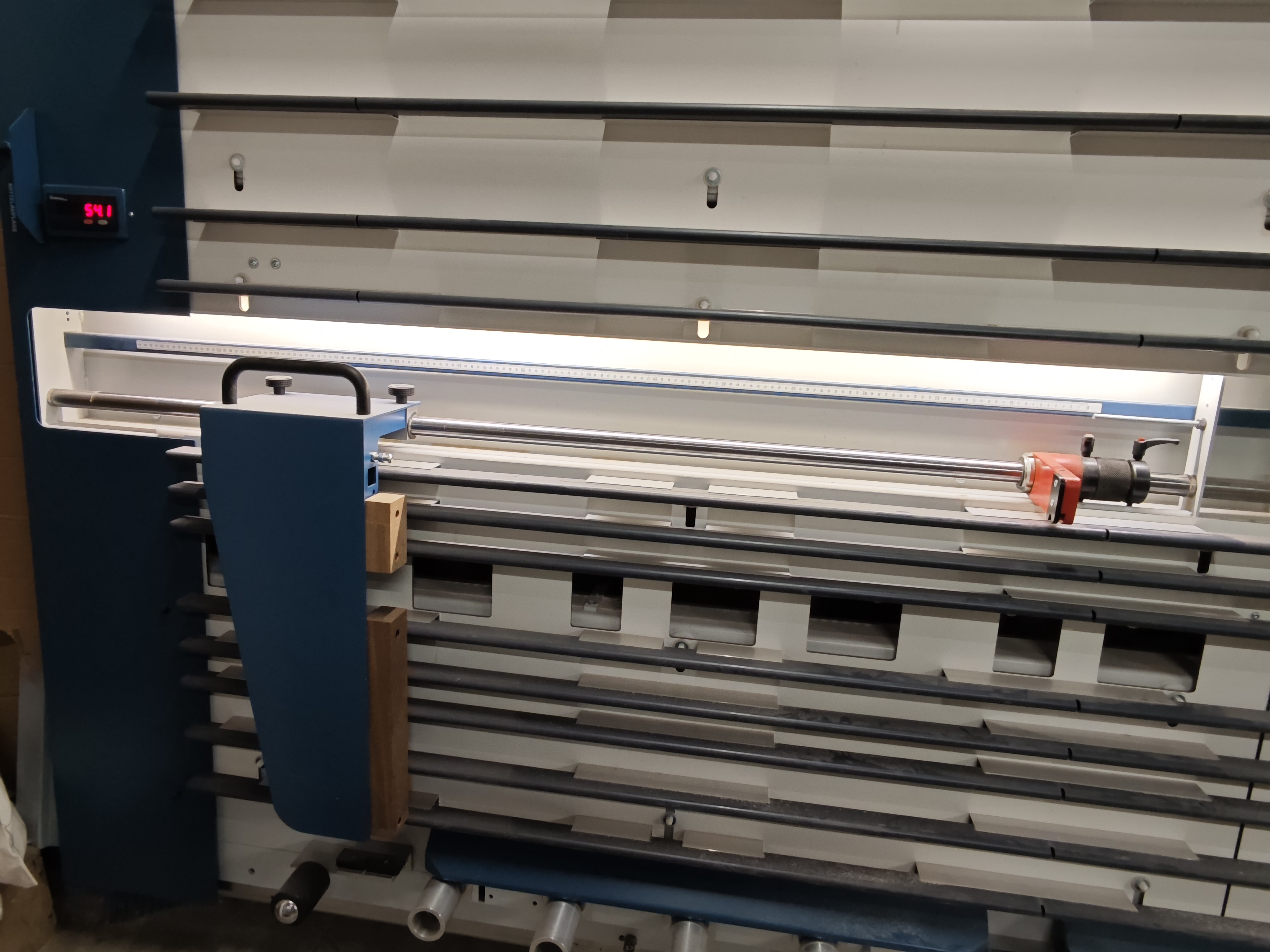

- Beleuchtung Skala für vertikale Sägeschnitte
Partnership Editionsausstattung:
- Digitalanzeige für den Klappanschlag
