AA ASA 11 - 61 Rohluftabsauganlagen

Artikel-Nr. 1257084

Maschineninfo

Serie ASA 11 - 61 - Stationäre Rohluftabsauganlagen mit großem Spänesammelvolumen auf geringen Raum

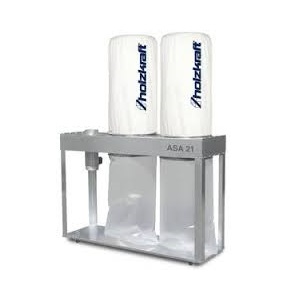

Abb. ähnlich dem Modell ASA 21

Universell einsetzbar auch für Kunststoff, Metall, Glas, Styropor, Papier und ähnliches
Besonders robuste Konstruktion
Gehäuse aus verzinktem Stahlblech
Schaufelradlüfter für erhöhte Saugleistung
Wesentlich reduzierter Staubgehalt durch doppelt gewebten Fein-Filtersack
Absaugungen entsprechen der Staubklasse L
Grundgeräte sind in Modulbauweise vormontiert
Kurze Montagezeiten durch modularen Aufbau

ASA11

ASA 21

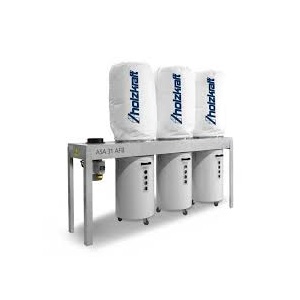

ASA 31

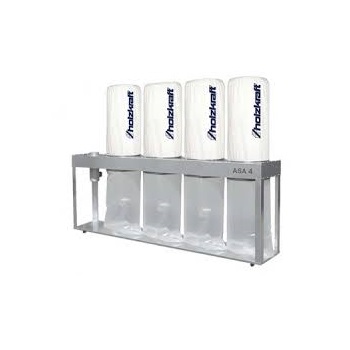

ASA 41

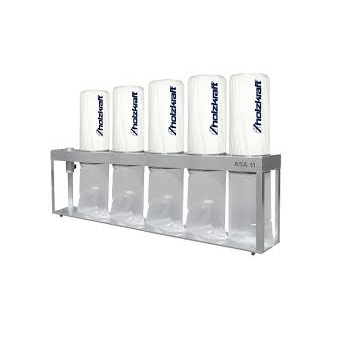

ASA 51

ASA 61

Lieferumfang ASA 11 - 61:







Technische Daten
Nennleistung	1000 m³/h / 2300 Pa	1500 m³/h / 2300 Pa	2500 m³/h / 2300 Pa	3500 m³/h / 2300 Pa
Max. Volumenstrom	1800 m³/h	2300 m³/h	3300 m³/h	4300 m³/h
Max. Unterdruck	2700 Pa	2700 Pa	2900 Pa	2900 Pa
Filterfläche / Filterkategorie	2,2 m²	2 x 2,2 m²	3 x 2,2 m²	4 x 3,0 m²
Spänesammelvolumen max.	175 l	2 x 175 l	3 x 175 l	4 x 175 l
Motorleistung 50 Hz	2,2 kW / 400 V	2,2 kW / 400 V	3,0 kW / 400 V	4,0 kW / 400 V
Gewicht	55 kg	65 kg	100 kg	200 kg
Abmessungen LxBxH in mm	1140 x 570 x 2185	1810 x 570 x 2185	2480 x 570 x 2185	3220 x 780 x 2620
Absaugstutzen-Ø am Gerät	160 mm	160 mm	200 mm	250 mm







Technische Daten
Nennleistung	4500 m³/h / 2300 Pa	5500 m³/h / 2300 Pa
Max. Volumenstrom	5300 m³/h	7300 m³/h
Max. Unterdruck	2900 Pa	2900 Pa
Filterfläche / Filterkategorie	5 x 3,0 m²	6 x 3,0 m²
Spänesammelvolumen max.	5 x 175 l	6 x 175 l
Motorleistung 50 Hz	5,5 kW / 400 V	7,5 kW / 400 V
Gewicht	265 kg	290 kg
Abmessungen LxBxH in mm	3860 x 780 x 2620	4500 x 780 x 2620
Absaugstutzen-Ø am Gerät	250 mm	300 mm

Zubehör für Serie ASA 11 - 61	.
Ersatz-Spänesäcke ASA 1-6 / ASA 11-61 (VE 20)
Fahrvorrichtung für ASA 2 / ASA 21
Fahrvorrichtung für ASA 3 / ASA 31
Wandhalterung ASA 1/11/2/21/3/31
Hosenstücke 2x d=100 mm ASA 1/11/2/21
Hosenstücke 1x d=120 mm und 1x d=80 mm ASA 1/11/2/21
Hosenstücke 2x d = 140 mm ASA 3 / ASA 33
Hosenstücke 1x d=160 mm und 1x d=120 mm ASA 3 / ASA 33
Filterkartusche für ASA 1-6 / ASA 11-61
