A - Lange B90KF mit Fügen bis 5mm Massivkanten
Artikel-Nr. 1256340
Maschineninfo
Kantenanleimmaschine B 90 KFFür ABS, PVC, Melamin und Starkholzfunier-Rollenmaterial, sowie Fixlängen,
von 0,4 – 3,0/5,0mm von 8 – 40mm Werkstückhöhe.
Grundausrüstung:
- Werkstück-Kettenvorschub - sichere Führung des Werkstückes durch Transportband unten und Doppelrollenoberdruck oben
- Automatische Kantenzuführung für Rollenmaterial über drehbaren Rollenteller D=800mm ;
Holzstreifenzufuhr manuell
- Fügeaggregat – zwei gegenläufig, einsatzgesteuert arbeitende Fügeaggregate (1 x 1,1 kW, 1x0,8 kW, 12.000 U/min.) mit diamantbestückten Spiralfügefräsern (Werkzeughöhe = 30mm) sorgen für ein sauberes und ausrißfreies Fügen der Werkstücke vor dem Anleimen der Kante

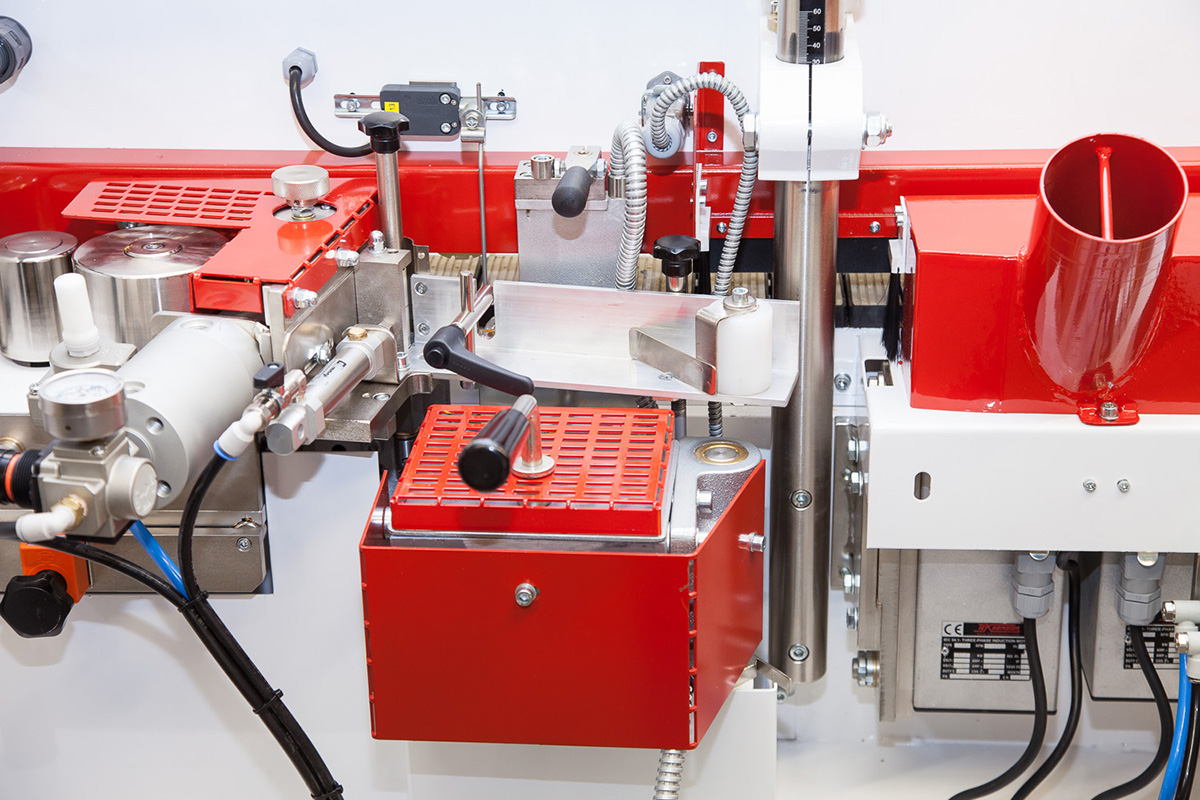

- Direktleimangabe an das Werkstück: Teflonbeschichtetes Leimbecken mit 2 kg Fassungsvermögen, auslaufsicher mit Leimvorrat von unten (Überschüssiger Leim wird automatisch dem Leimbecken wieder zugeführt), fein dosierbarer Leimauftrag mittels Leimrolle, elektronische Temperaturkontrolle mit automatischer Stand-by-Funktion (Verhindert das der Leim verbrennt, wenn die Maschine längere Zeit nicht benutzt wird aber dennoch eingeschaltet ist)

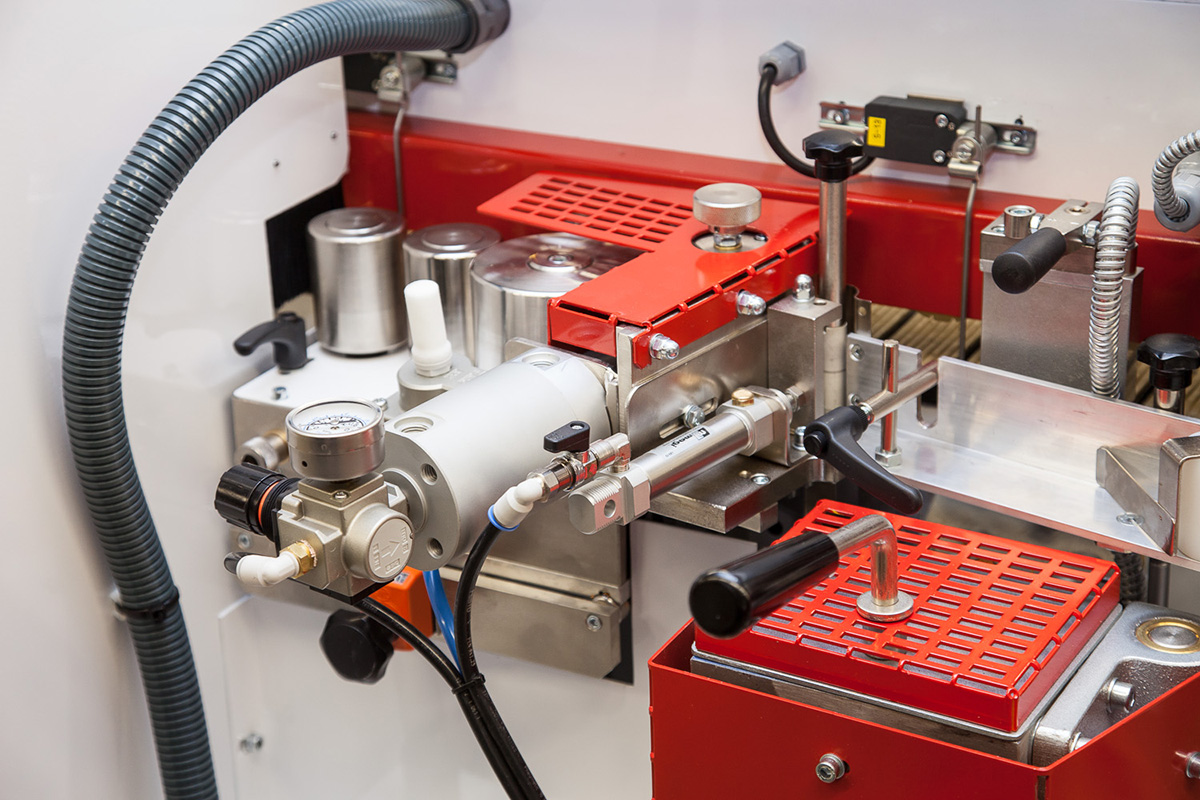

- Vorkappschere für Rollenmaterial bis 3mm Kantendicke
- Andruckzone bestehend aus einer angetriebenen Andruckrolle im Synchronlauf mit der Leimwalze und zwei kleineren, entgegengesetzt konisch gearbeiteten Anpressrollen mit Federspannung, sorgen für eine gute Fugenbildung des Kantenmaterials mit dem Werkstück, Verstellung der Druckzone mit Digitalzähler

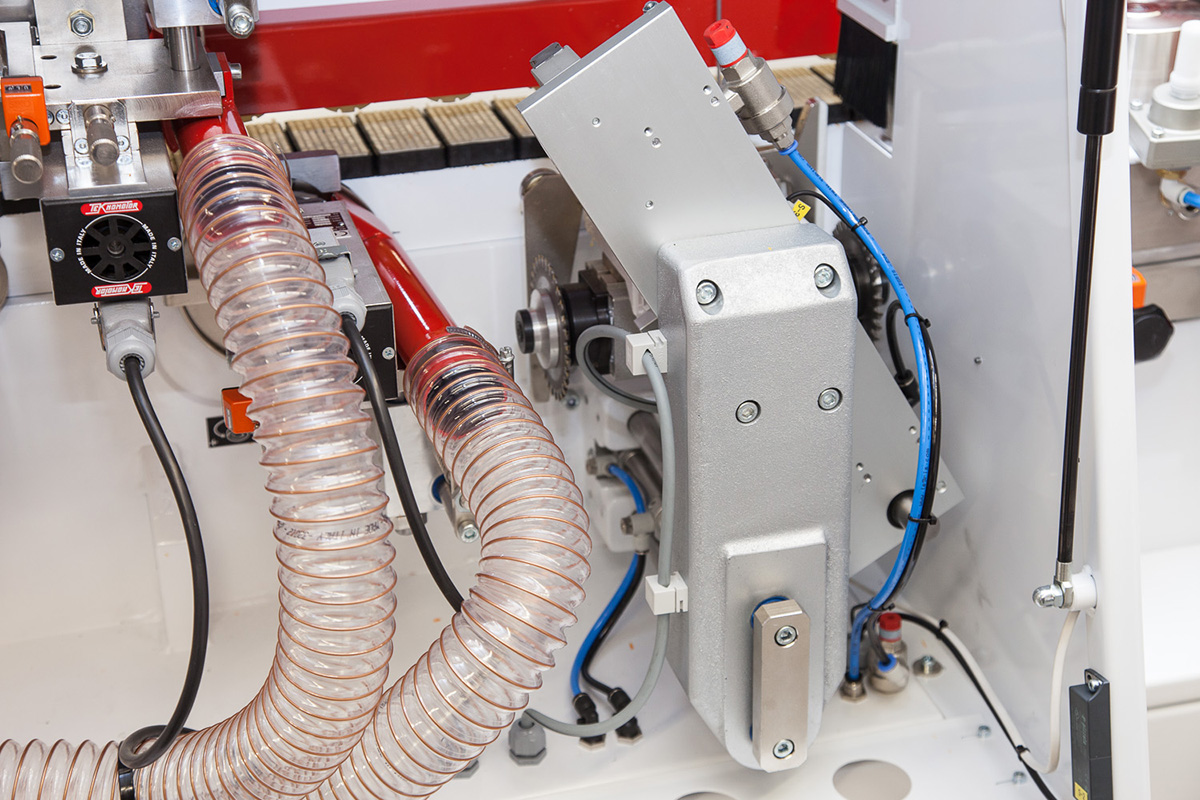

- Hochfrequenz-Kappsäge ausgestattet mit HF-Motor 0,27 kW, 2-Sägeblättern, 12.000 U/min. und hochpräzisen Linearführungen sorgen für einen sauberen und präzisen Sägeschnitt
- Hochfrequenz Kombi-Frässtation, 2 leistungsstarke 0,55 kW Hochfrequenz-Motoren mit HM-WPLSpezialfräsern, geeignet für Radius-, Fase-, Bündigfräsen, horizontale und vertikale Abtastung des Werkstückes, Aggregatverstellung ausgestattet mit Digitalzählern zur Einstellung auf unterschiedliche Kantenarten, 2 Späneabsaughauben mit zentralem Absaugstutzen Ø 120mm, Höhenverstellung des oberen Aggregates mit dem Oberdruck
- PLC-Display mit LCD – Anzeige und Tastenfeld steuert die Leimtemparatur-Einstellungen, die automatische Temperaturreduktion bei Nichtbenutzung der Maschine, An + Ausschalten von Aggregaten und Fehlerdiagnostik
- Druckbalkenverstellung, über ein Handrad nahe dem Bedienpult wird die Werkstückdicke eingestellt, ablesbar über Digitalzähler
Zusätzliche Aggregate :
- Radiusziehklingenaggregat : Durch leicht ziehenden Schnitt werden etwaige
Radien-Fräserspuren entfernt und sorgen so für ein perfektes Finish. Die
Feinjustierung erfolgt über zwei Digitalzähler
- Flächenziehklinge : Befreit mit leicht ziehendem Schnitt die Werkstückfläche
von etwaigen Kleberesten an der Leimfuge
- Schwabbelaggregat : 2 Motore 0,05 kW, 1.500 U/min. sorgen für ein Super-Finish
für ABS- und PVC-Kantenmaterial, anwählbar über Bedienpult
Technische Daten:
Werkstückbreite min./max.
min. 75mm
Werkstückhöhe
8 - 40mm
Werkstücklänge min./max.
min. ca. 120mm
Spanabnahme max.
0 - 2,0mm stufenlos
Anleimerdicke
0,4 - 3,0 / 5,0mm
Vorschubgeschwindigkeit
8,0m/min.
Gesamtanschlußwert
7,2kW / 400V
Pneumatikanschluß
6 bar
Gewicht
680kg
