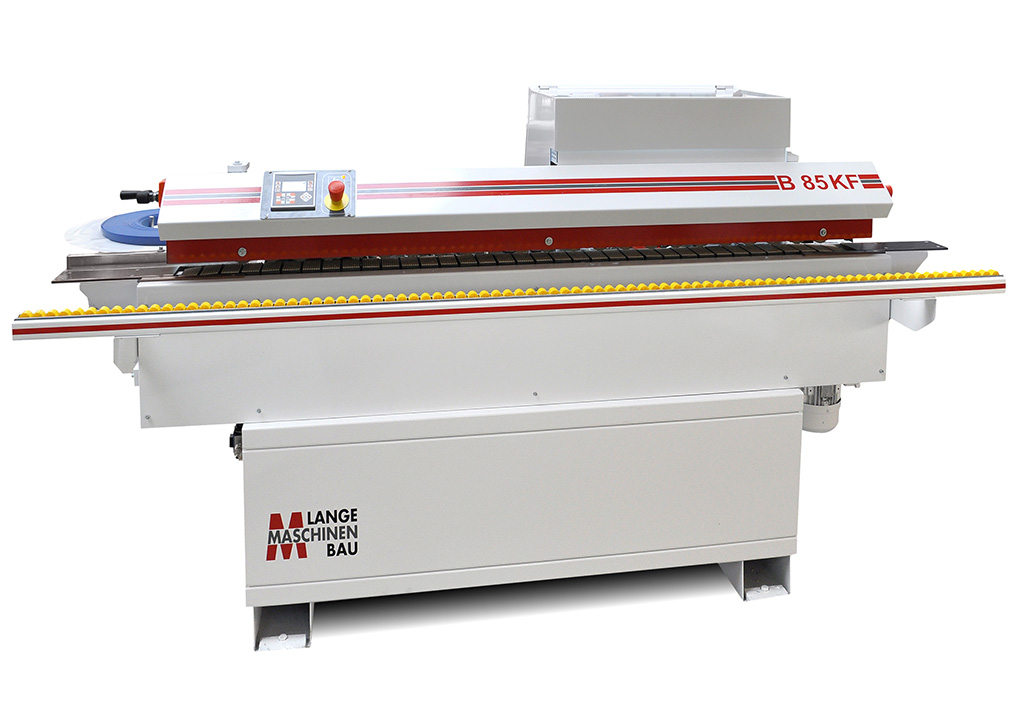

a Lange B85KF
Artikel-Nr. 1256884
Maschineninfo
Einseitige automatische Kantenanleimmaschine mit Fügeaggregat, Schmelzkleberangabe an gerade Werkstücke, HF-Kappsägestation, HF-Fräsaggregat, Kettenvorschub, Doppelrollenoberdruck und Werkstückauflageschiene. Für ABS, PVC, Melamin und Starkholzfunier-Rollenmaterial, sowie Fixlängen, von 0,4 – 2,0mm und von 8 – 40mm Werkstückhöhe.
- Werkstückbreite min. ca. 75 mm
- Werkstückdicke 8 – 40 mm
- Werkstücklänge min. ca. 120 mm
- Kantendicke 0,4 – 2,0 mm
- Spanabnahme Fügeaggregat 0 – 2,0 mm stufenlos
- Kantenhöhe max. = Werkstückhöhe + 4mm (2+2)
- Elektroanschluss 400V, 50 Hz , 3Ph + N
- Gesamtanschluss 4,5 kW
- Vorschubgeschwindigkeit 5,5 m / min.
- Pneumatikanschluss 6 Bar
- Gewicht Netto 550 Kg
- Werkstück-Kettenvorschub – sichere Führung des Werkstückes durch Transportband unten und Doppelrollenoberdruck oben

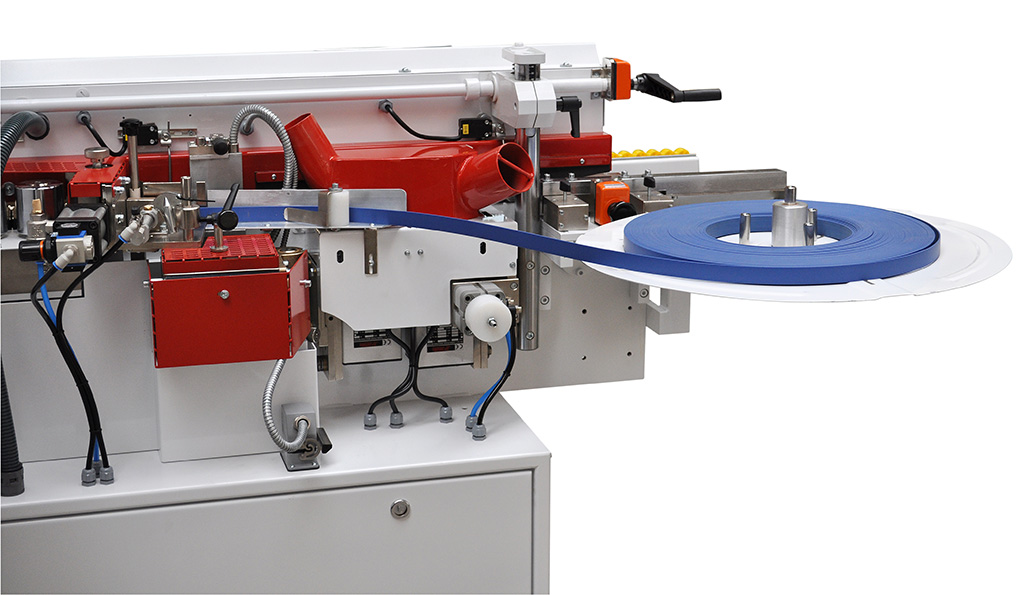

- Automatische Kantenzuführung für Rollenmaterial über drehbaren Rollenteller D=600mm

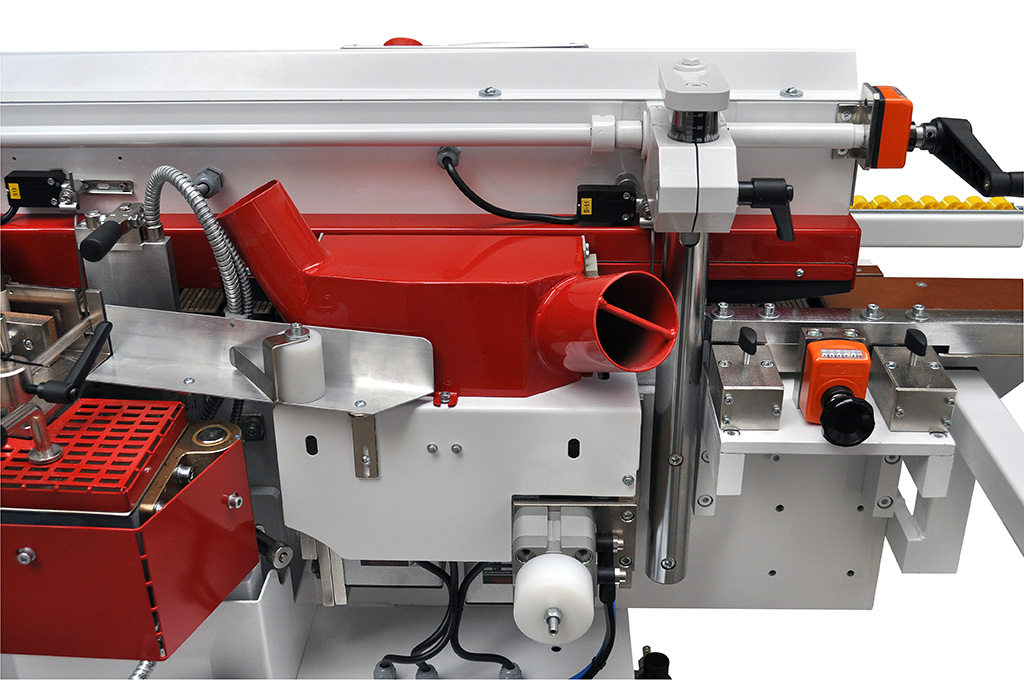

- Fügeaggregat – zwei gegenläufig, einsatzgesteuert arbeitende Fügeaggregate mit Spiralfügefräsern sorgen für ein sauberes und ausrißfreies Fügen der Werkstücke vor dem Anleimen der Kante
- Direktleimangabe an das Werkstück: Teflonbeschichtetes Leimbecken mit 2 kg Fassungsvermögen, auslaufsicher mit Leimvorrat von unten (Überschüssiger Leim wird automatisch dem Leimbecken wieder zugeführt), Fein dosierbarer Leimauftrag mittels Leimrolle, Elektronische Temperaturkontrolle mit automatischer Stand-by-Funktion (Verhindert das der Leim verbrennt, wenn die Maschine längere Zeit nicht benutzt wird aber dennoch eingeschaltet ist) , manuelle Leimbeckenauskopplung möglich

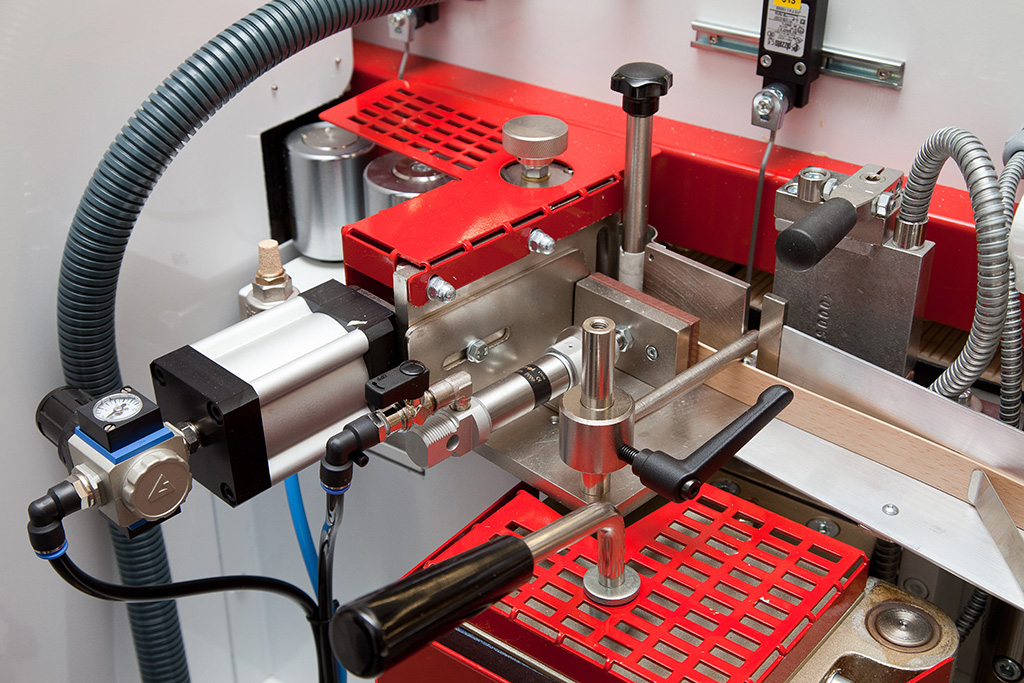

- Vorkappschere für Rollenmaterial bis 2mm Kantendicke
- Andruckzone bestehend aus einer angetriebenen Andruckrolle im Synchronlauf mit der Leimwalze und einer einstellbaren Anpressrolle mit Federspannung für eine gute Fugenbildung des Kantenmaterials mit dem Werkstück

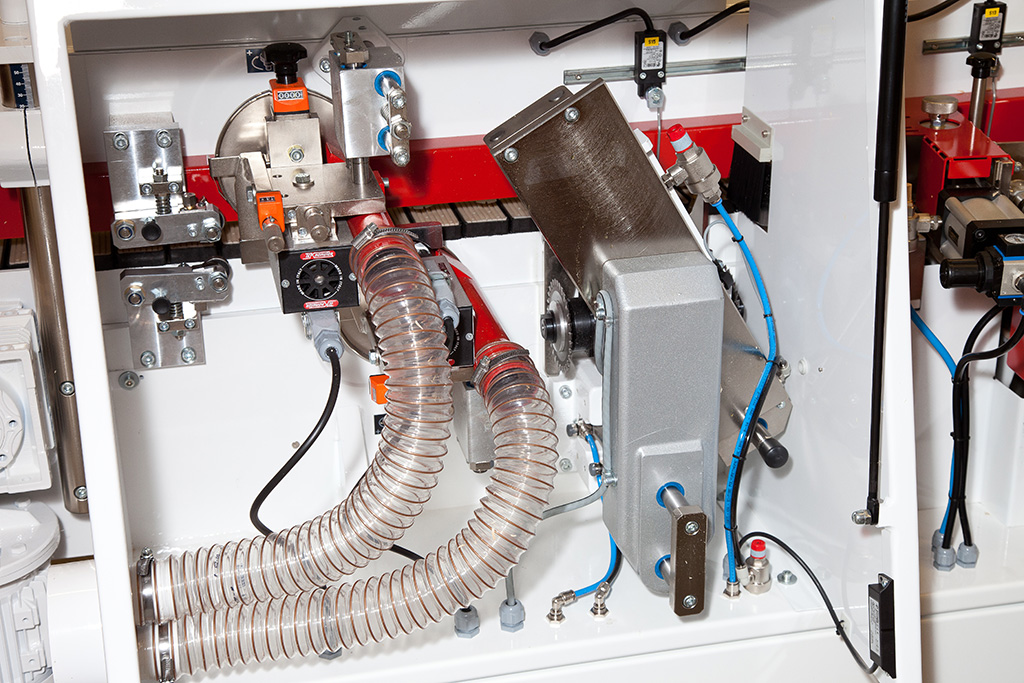

- Hochfrequenz-Kappsäge ausgestattet mit HF-Motor 0,20 kW, 12.000 U/min., 2 Sägeblätter und hochpräzisen Linearführungen sorgen für einen sauberen und präzisen Sägeschnitt
- Hochfrequenz Kombi-Frässtation, 2 leistungsstarke 0,27 kW Hochfrequenz-Motoren mit HM-WPL Spezialfräsern, geeignet für Radius- und Fasenfräsen,horizontale und vertikale Abtastung des Werkstückes, Aggregatverstellung ausgestattet mit Digitalzählern zur Einstellung auf unterschiedliche Kantenarten, 2 Späneabsaughauben mit zentralem Absaugstutzen Ø 120mm, Höhenverstellung des oberen Aggregates mit dem Oberdruck
- PLC-Display mit LCD-Anzeige und Tastenfeld steuert die Leimtemparatur-Einstellungen, die automatische Temperaturreduktion bei Nichtbenutzung der Maschine, An + Ausschalten von Aggregaten und Fehlerdiagnostik
- Werkstückauflage mit Rollen
- Schutzkabine mit Sichtfenster, in Position gehalten durch Gasdruckfedern, Sicherheitsschalter verhindert den Betrieb der einzelnen Aggregate bei geöffneter Schutzhaube
- Druckbalkenverstellung, über ein Handrad nahe dem Bedienpult wird die Werkstückdicke eingestellt, ablesbar über Digitalzähler
